4路高清车载SD录像机车载主动安全智能防控终端

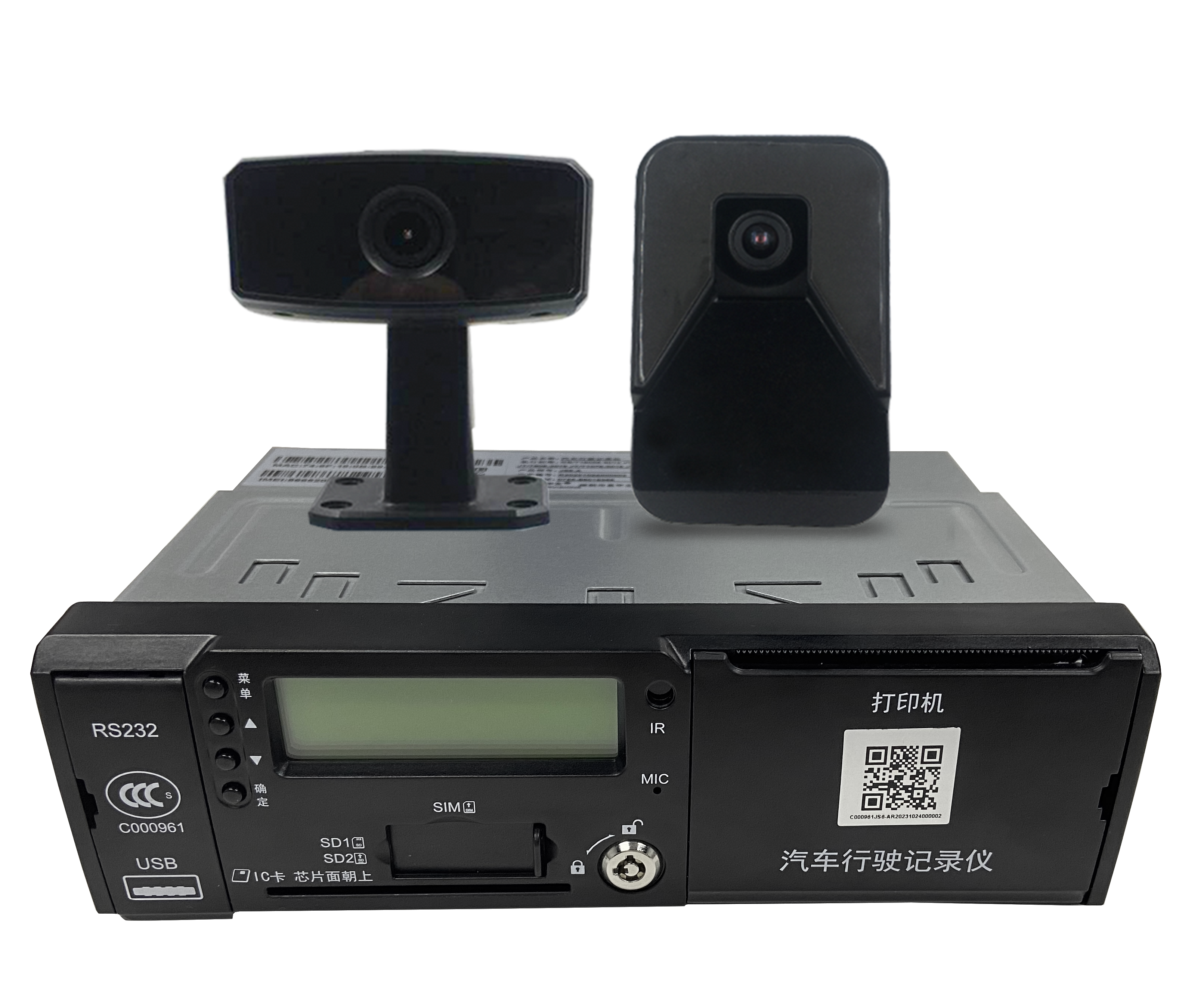

4路高清车载SD录像机车载主动安全智能防控终端第1张

产品型号：JS6-A

产品特点：

符合国标GB/T 19056-2012
符合部标JT/T 794-2019及JT/T 808-2019新标准
符合交通部JT/T 1076-2016、JT/T 1078-2016视频行业标准
内置DSM、ADAS算法
支持4路720P AHD模拟高清摄像头
支持4G全网通无线数据传输
支持1张SD卡
内置语音播报器TTS
内置打印机功能
支持两路模拟量检测
适用于货车、两客一危、货运车、的士、校车等
尺寸: 189*129*58mm

规格参数：

项目	设备参数	JS6-A性能指标
系统	操作语言	中文/繁体中文
	操作界面	图形化菜单操作界面（OSD菜单）
	密码安全	用户密码、管理员密码两级管理
智能	算法	内置DSM、ADAS算法
视频	视频输入	支持4路720P AHD模拟高清摄像头
	视频输出	1路CVBS视频输出
	视频显示	支持1~5画面显示
	视频标准	PAL制式、NTSC制式
	图象压缩	H.265/H.264
音频	音频输入	4路音频输入，1*Mic输入，可外接拾音器
	音频输出	1路音频输出，可支持TTS语音输出
	录音方式	声音与视频同步录制
图像处理及存储	图像格式	CIF/HD1/D1/960H/720P/1080P可选
	视频流标准	ISO14496-10
	视频码率	CIF: 1536Kbps ~ 128Kbps
		HD1: 2048Kbps ~ 400Kbps
		D1: 2048Kbps ~ 400Kbps
		960H: 2048Kbps ~ 400Kbps
		720P: 4048Kbps ~ 400Kbps
		1080P: 4048Kbps ~ 400Kbps
		8级画质可选，1级画质最高，8级最低
	音频压缩标准	ADPCM、G.726、G.711
	音频码率	40Kbps
	数据存储	支持1个SD卡录像，单卡最大支持512G
报警	报警输入	4个报警输入，可配置1V以下低电平报警或5V以上高电平报警
报警	报警输出	2个报警输出
通信接口	RS485接口	1个RS485接口
	RS232接口	3个RS232接口
	RJ45接口	1个RJ45网口，用于连接局域网测试或接网络摄像头
	速度脉冲	1个SPEED接口
	CAN接口	2个CAN数据接口
	USB接口	1个，前置USB用于文件升级及录像文件拷贝
	4G	4G全网通模块,支持GSM、CDMA、WCDMA、TD-SCDMA、CDMA2000、TD-LTE、FDD-LTE 7种通信方式
卫星定位	内置北斗模块,速度可被记录，也可发送到中心管理服务器
传感器	内置6轴加速度传感器 G-Sensor
配套软件	PC端回放分析	在PC端回放视频文件，同时对文件中的车辆信息进行分析
配套软件	IVMS管理软件	通过无线网络实现视频预览、定位信息上传、报警上传及中心命令下发、参数配置等功能
软件升级	支持前置USB卡/SD卡本地升级和平台远程升级
安装	支持运维通安装调试参数，ADAS/DSM/BSD标定

ADAS摄像头

型号	JA-MC920
图像传感器	1/2.9” CMOS
视频制式	PAL
高清像数	1080P
镜头	6mm
有效像素	1920H x 1080 V
最低照度	0.01 Lux
音频	不支持
信噪比	>80dB
数字宽动态	支持
红外功能	不支持
水平视场角	60°
倾斜调整	可调
电源	DC 12V±5%,65mA±5mA
尺寸	1056843mm
重量	100g
防护等级	无
工作温度	-25℃～75℃
工作湿度	＜90%
视频接口	4PIN圆形航空头

DSM摄像头

型号	JA-MC921
图像传感器	1/3” CMOS
视频制式	PAL
高清像数	1080P
镜头	6mm
有效像素	1920H x 1080V
最低照度	0.01 Lux
喇叭	支持
信噪比	>80dB
数字宽动态	支持
红外功能	支持
水平视场角	60°
倾斜调整	可调
电源	DC 12V±5%,165mA±5mA
尺寸	8086.537.5mm
重量	150g
防护等级	无
工作温度	-25℃～75℃
工作湿度	＜90%
视频接口	6PIN圆形航空头

ADAS&DSM功能定义

1. 前车碰撞预警

系统实时检测与前车车距，根据两车相对车速，估算相对碰撞时间，如果发现相对碰撞时间小于阈值时，触发报警。

报警声音	连续串短音报警并语音报警，“小心前车”
报警阈值	开启速度阈值：默认当车速在30KM/H以上时，功能开启，可调整速度阈值；
报警精度	允许1%的漏报率下，收到的报警准确率可达到99%以上。
失效场景	过强的逆光时，会短时间失效；过大的雨天和雾天，导致能见度过低，会失效。

2. 车距监测与提醒

系统实时检测与前车车距，根据本车车速，估算假如前车突然刹停时的碰撞时间，如果发现碰撞时间小于阈值时，触发报警。

报警声音	两声中音报警，以0.5s间隔持续报警并语音播报“保持车距”。
报警阈值	开启速度阈值：当车速在30KM/H以上时，功能开启，可调整速度阈值；
检测精度	允许1%的漏报率下，收到的报警准确率可达到99%以上。
失效场景	过强的逆光时，会短时间失效；过大的雨天和雾天，导致能见度过低，会失效。

3. 车道偏离预警

系统实时检测当前行驶车道的左右车道线，结合左右转向灯信号，当系统检测到无意识的车道偏离时，触发报警。

报警声音	连续三声短音报警并语音播报“车道偏离”
报警阈值	开启速度阈值：默认当车速在60KM/H以上时，功能开启，可调整速度阈值；
报警精度	允许5%的漏报率下，收到的报警准确率可达到99%以上。
失效场景	过强的逆光时，会短时间失效；过大的雨天和雾天，导致能见度过低，会失效。

4. 行人碰撞预警

系统实时检测与行人距离，根据车辆相对车速，估算相对碰撞时间，如果发现相对碰撞时间小于阈值时，触发报警。

报警声音	连续三声短音报警并语音播报“小心前方行人”
报警阈值	开启速度阈值：默认当车速在60KM/H以上时，功能开启，可调整速度阈值；
报警精度	允许5%的漏报率下，收到的报警准确率可达到99%以上。
失效场景	过强的逆光时，会短时间失效；过大的雨天和雾天，导致能见度过低，会失效。

5. 闭眼检测

当系统检测到司机闭眼时间超出阈值时，触发报警。

报警声音	语音报警，“请勿疲劳驾驶”。
报警阈值	开启速度阈值：默认当车速在30KM/H以上时，功能开启,可调整速度阈值；
失效场景	驾驶员戴强反光型墨镜会失效，戴普通墨镜、眼镜可以工作。

6. 打哈欠检测

当系统检测到司机打哈欠时间超出阈值时，触发报警。

报警声音	语音报警，“请勿疲劳驾驶”。
报警阈值	开启速度阈值：默认当车速在30KM/H以上时，功能开启,可调整速度阈值；
报警精度	允许5%的漏报率下，收到的报警准确率达到98%以上。

7. 抽烟检测

当系统检测到司机抽烟的动作时，触发报警。

报警声音	语音报警，“请勿吸烟”。
报警阈值	开启速度阈值：当车速30KM/H以上时，功能开启,可调整速度阈值。
报警精度	允许10%的漏报率下，收到的报警准确率达到90%以上。

8. 打电话检测

当系统检测到司机开车时手持手机、紧贴耳边打电话的动作时，触发报警。

报警声音	语音报警，“请勿打电话”。
报警阈值	开启速度阈值：当车速30KM/H以上时，功能开启,可调整速度阈值；
报警精度	允许5%的漏报率下，收到的报警准确率达到98%以上。

9. 分神检测

系统会采集司机人脸特征，识别正常驾驶时的脸部朝向;当系统检测到司机长时间、大角度偏离了正常驾驶脸部朝向时，触发报警。

报警声音	语音报警，“请认真驾驶”。
报警阈值	开启速度阈值：默认当车速在30KM/H以上时，功能开启,可调整速度阈值；

10. 人脸丢失检测

当系统超过30秒没有检测到驾驶员人脸时（摄像头未被遮挡（3s）），触发报警。

报警声音	语音报警，“人脸丢失”。
报警阈值	开启速度阈值：默认当车速在30KM/H以上时，功能开启,可调整速度阈值；

11. 镜头遮挡检测

当系统超过30秒没有检测到驾驶员人脸时（摄像头被遮挡（3s）），触发报警。

报警声音	语音报警，“请勿遮挡镜头”。
报警阈值	开启速度阈值：默认当车速在30KM/H以上时，功能开启,可调整速度阈值；

12. 眼睛异常检测

当系统检测到司机眼睛异常或无法检测到眼睛时，触发报警。

报警声音	语音报警，“眼睛检测异常”。
报警阈值	开启速度阈值：当车速30KM/H以上时，功能开启,可调整速度阈值；
报警精度	允许10%的漏报率下，收到的报警准确率达到95%以上

订货型号	说明
JS6-A	BD+4G
JH5S-D2	BD/GPS+4G
JH5S-D	BD/GPS+4G
