8路车载高清硬盘机车载主动安全智能防控终端

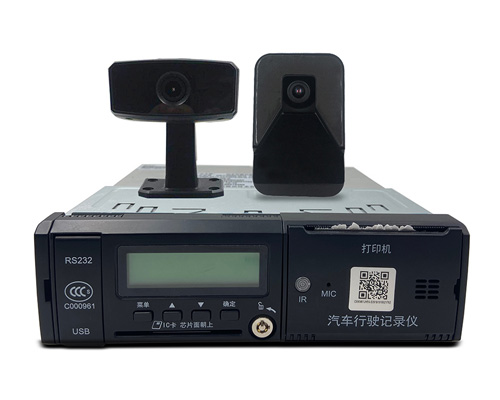

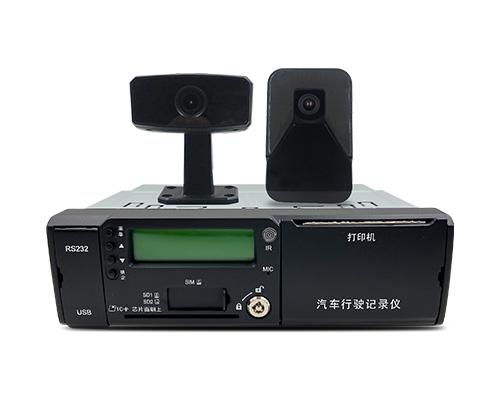

8路车载高清硬盘机车载主动安全智能防控终端第1张

产品型号：JH5S-D2

产品特点：

符合国标GB/T 19056-2012
符合部标JT/T 794-2019及JT/T 808-2019新标准
符合交通部JT/T 1076-2016、JT/T 1078-2016视频行业标准
符合交通部办公厅，交办运【2018】115号文件
符合江苏省道路运输车辆主动安全智能防控系统技术规范要求
符合四川省道路运输车辆主动安全智能防控系统技术规范要求
符合广东省道路运输车辆主动安全智能防控系统技术规范要求
符合陕西省道路运输车辆主动安全智能防控系统技术规范要求
符合黑龙江省道路运输车辆主动安全智能防控系统技术规范要求
符合吉林省道路运输车辆主动安全智能防控系统技术规范要求
符合湖南省道路运输车辆主动安全智能防控系统技术规范要求
内置DSM、ADAS算法，可支持前、侧盲区（BSD），360全景拼接智能算法
支持8路1080P AHD模拟高清摄像头+1路1080P IPC Camera
支持4G全网通无线数据传输
支持机械硬盘（机械硬盘抗震标准：美军标MIL-STD-810G）/固态硬盘，最大支持2T
内置语音播报器TTS
内置打印机功能
支持两路模拟量检测
适用于两客一危、货运车、的士、校车等
尺寸: 189*176*58mm

规格参数：

项目	设备参数	JH5S-D2性能指标
系统	操作语言	中文/繁体中文
	操作界面	图形化菜单操作界面（OSD菜单）
	密码安全	用户密码、管理员密码两级管理
智能	算法	内置DSM、ADAS算法，可支持前、侧盲区（BSD）智能算法，360全景拼接算法
视频	视频输入	支持8路1080P/720P AHD模拟高清摄像头+1路1080P IPC
	视频输出	1路CVBS视频输出
	视频显示	支持1~9画面显示
	视频标准	PAL制式、NTSC制式
	图象压缩	H.265/H.264
音频	音频输入	8路音频输入，1*Mic输入，可外接拾音器
	音频输出	1路音频输出，可支持TTS语音输出
	录音方式	声音与视频同步录制
图像处理及存储	图像格式	CIF/HD1/D1/960H/720P/1080P可选
	视频流标准	ISO14496-10
	视频码率	CIF: 1536Kbps ~ 128Kbps
		HD1: 2048Kbps ~ 400Kbps
		D1: 2048Kbps ~ 400Kbps
		960H: 2048Kbps ~ 400Kbps
		720P: 4048Kbps ~ 400Kbps
		1080P: 4048Kbps ~ 400Kbps
		8级画质可选，1级画质最高，8级最低
	音频压缩标准	ADPCM、G.726、G.711
	音频码率	40Kbps
	数据存储	支持最大2T HDD/SDD硬盘，支持1个SD卡录像，单卡最大支持256G
报警	报警输入	8个报警输入，可配置1V以下低电平报警或5V以上高电平报警
报警	报警输出	2个报警输出
通信接口	RS485接口	1个RS485接口
	RS232接口	3个RS232接口
	RJ45接口	1个RJ45网口，用于连接局域网测试或接网络摄像头
	速度脉冲	1个SPEED接口
	CAN接口	2个CAN数据接口
	USB接口	1个，前置USB用于文件升级及录像文件拷贝
	4G	4G全网通模块
卫星定位	内置GPS/北斗模块,速度可被记录，也可发送到中心管理服务器
传感器	内置加速度传感器 G-Sensor
配套软件	PC端回放分析	在PC端回放视频文件，同时对文件中的车辆信息进行分析
配套软件	IVMS管理软件	通过无线网络实现视频预览、定位信息上传、报警上传及中心命令下发、参数配置等功能
软件升级	支持前置USB卡/SD卡本地升级和平台远程升级
安装	支持运维通安装调试参数，ADAS/DSM/BSD标定

电源输入	+8～+36V	8V～36V，使用前请确保车载蓄电池供电电压；长期超过36V，将烧坏机器。
电源输出	12V	12V（+/-0.2V），最大电流:3A
ACC检测	≤4V	关机
ACC检测	≥6V	开机
视频输入阻抗	75Ω	每个视频输入阻抗：75Ω
视频输出电压	2Vp-p	2VP-P CVBS输出模拟信号，显示器设备输入需要75Ω阻抗以适应它。
I / O接口	0V以下	低电平报警
I / O接口	5V以上	高电平报警
工作温度	-25℃ ~ 75℃	在通风良好的环境
整机尺寸	18917658mm（详见尺寸图）

DAS摄像头

型号	JA-MC920
图像传感器	1/2.9” CMOS
视频制式	PAL
高清像数	1080P
镜头	6mm
有效像素	1920H x 1080 V
最低照度	0.01 Lux
音频	不支持
信噪比	>80dB
数字宽动态	支持
红外功能	不支持
水平视场角	50°
倾斜调整	可调
电源	DC 12V±5%,65mA±5mA
功耗	<1.6W
尺寸	1056843mm
重量	100g
防护等级	无
工作温度	-25℃～75℃
工作湿度	＜90%
视频接口	4PIN圆形航空头

DSM摄像头

型号	JA-MC921
图像传感器	1/2.9” CMOS
视频制式	PAL
高清像数	1080P
镜头	6mm
有效像素	1920H x 1080V
最低照度	0.01 Lux
喇叭	支持
音频	不支持
信噪比	>80dB
数字宽动态	支持
红外功能	支持
水平视场角	50°
倾斜调整	可调
电源	DC 12V±5%
尺寸	8086.537.5mm
重量	150g
防护等级	无
工作温度	-25℃～75℃
工作湿度	＜90%
视频接口	6PIN圆形航空头

侧面BSD摄像头（选配）

型号	JA-MC923
图像传感器	1/2.9” CMOS
视频制式	PAL/NTSC
镜头	2.1mm&2.1mm
最大图像尺寸	1920H x 1080 V&1920H x 1080 V
最低照度	0.001 Lux at F1.2 &0.001 Lux at F1.2
信噪比	>60dB &>60dB
数字宽动态	支持
红外功能	ICR红外滤片式
红外距离	25m
音频	不支持
水平视场角	F2.1mm（H>120 ） & F2.1mm（H>120 ）
工作电流	350mA
倾斜调整	0-45 °
电源	12V DC ±10%
尺寸	117.6×100×50mm
重量	300 g
防护等级	IP67
工作温度	-25℃～75℃
工作湿度	20%~80%
视频接口	圆形航空头

普通摄像头（选配）

型号	JA-MC510（金属外壳）
图像传感器	NVP2431H + 1/3” CMOS H65
视频制式	PAL/NTSC
水平分辨率	720P
镜头	3.6 / 2.8/4.0 mm
有效像素	1280Hx720V
最低照度	0.01Lux @(F1.2,AGC ON)
信噪比	> 50 dB
宽动态	数字宽动态
红外功能	不支持
红外距离	不支持
音频	内置MIC
水平视场角	3.6mm（80°） 2.8mm(95°)
工作电流	100mA
角度调整	0- 90°
电源	12V DC ±10%
功耗	<1.5W
尺寸	ø68.8 x 59.2 mm
重量	180 g
防护等级	无
工作电压	-20 ~ +70 ° C
工作湿度	20%~80%
视频接口	圆形航空头

前方BSD摄像头（选配）

型号	JA-MC925
图像传感器	1/2.8” CMOS
视频制式	PAL/NTSC
镜头	2.1mm
最大图像尺寸	1920H x 1080 V
最低照度	0.001 Lux at F1.2
信噪比	>60dB
数字宽动态	支持
红外功能	ICR红外滤片式
红外距离	25m
音频	不支持
水平视场角	F2.1mm（H>130 ）
工作电流	150mA
倾斜调整	0-45 °
电源	12V DC ±10%
尺寸	136.2×413×88mm
重量	400 g
防护等级	IP67
工作温度	-25℃～75℃
工作湿度	20%~80%
视频接口	圆形航空头

ADAS&DSM功能定义

1. 前车碰撞预警

系统实时检测与前车车距，根据两车相对车速，估算相对碰撞时间，如果发现相对碰撞时间小于阈值时，触发报警。

报警声音	连续串短音报警并语音报警，“小心前车”
报警阈值	开启速度阈值：默认当车速在30KM/H以上时，功能开启，可调整速度阈值；
报警精度	允许1%的漏报率下，收到的报警准确率可达到99%以上。
失效场景	过强的逆光时，会短时间失效；过大的雨天和雾天，导致能见度过低，会失效。

2. 车距监测与提醒

系统实时检测与前车车距，根据本车车速，估算假如前车突然刹停时的碰撞时间，如果发现碰撞时间小于阈值时，触发报警。

报警声音	两声中音报警，以0.5s间隔持续报警并语音播报“保持车距”。
报警阈值	开启速度阈值：当车速在30KM/H以上时，功能开启，可调整速度阈值；
检测精度	允许1%的漏报率下，收到的报警准确率可达到99%以上。
失效场景	过强的逆光时，会短时间失效；过大的雨天和雾天，导致能见度过低，会失效。

3. 车道偏离预警

系统实时检测当前行驶车道的左右车道线，结合左右转向灯信号，当系统检测到无意识的车道偏离时，触发报警。

报警声音	连续三声短音报警并语音播报“车道偏离”
报警阈值	开启速度阈值：默认当车速在60KM/H以上时，功能开启，可调整速度阈值；
报警精度	允许5%的漏报率下，收到的报警准确率可达到99%以上。
失效场景	过强的逆光时，会短时间失效；过大的雨天和雾天，导致能见度过低，会失效。

4. 行人碰撞预警

系统实时检测与行人距离，根据车辆相对车速，估算相对碰撞时间，如果发现相对碰撞时间小于阈值时，触发报警。

报警声音	连续三声短音报警并语音播报“小心前方行人”
报警阈值	开启速度阈值：默认当车速在60KM/H以上时，功能开启，可调整速度阈值；
报警精度	允许5%的漏报率下，收到的报警准确率可达到99%以上。
失效场景	过强的逆光时，会短时间失效；过大的雨天和雾天，导致能见度过低，会失效。

5. 闭眼检测

当系统检测到司机闭眼时间超出阈值时，触发报警。

报警声音	语音报警，“请勿疲劳驾驶”。
报警阈值	开启速度阈值：默认当车速在30KM/H以上时，功能开启,可调整速度阈值；
失效场景	驾驶员戴强反光型墨镜会失效，戴普通墨镜、眼镜可以工作。

6. 打哈欠检测

当系统检测到司机打哈欠时间超出阈值时，触发报警。

报警声音	语音报警，“请勿疲劳驾驶”。
报警阈值	开启速度阈值：默认当车速在30KM/H以上时，功能开启,可调整速度阈值；
报警精度	允许5%的漏报率下，收到的报警准确率达到98%以上。

7. 抽烟检测

当系统检测到司机抽烟的动作时，触发报警。

报警声音	语音报警，“请勿吸烟”。
报警阈值	开启速度阈值：当车速30KM/H以上时，功能开启,可调整速度阈值。
报警精度	允许10%的漏报率下，收到的报警准确率达到90%以上。

8. 打电话检测

当系统检测到司机开车时手持手机、紧贴耳边打电话的动作时，触发报警。

报警声音	语音报警，“请勿打电话”。
报警阈值	开启速度阈值：当车速30KM/H以上时，功能开启,可调整速度阈值；
报警精度	允许5%的漏报率下，收到的报警准确率达到98%以上。

9. 分神检测

系统会采集司机人脸特征，识别正常驾驶时的脸部朝向;当系统检测到司机长时间、大角度偏离了正常驾驶脸部朝向时，触发报警。

报警声音	语音报警，“请认真驾驶”。
报警阈值	开启速度阈值：默认当车速在30KM/H以上时，功能开启,可调整速度阈值；

10. 人脸丢失检测

当系统超过30秒没有检测到驾驶员人脸时（摄像头未被遮挡（3s）），触发报警。

报警声音	语音报警，“人脸丢失”。
报警阈值	开启速度阈值：默认当车速在30KM/H以上时，功能开启,可调整速度阈值；

11. 镜头遮挡检测

当系统超过30秒没有检测到驾驶员人脸时（摄像头被遮挡（3s）），触发报警。

报警声音	语音报警，“请勿遮挡镜头”。
报警阈值	开启速度阈值：默认当车速在30KM/H以上时，功能开启,可调整速度阈值；

12. 眼睛异常检测

当系统检测到司机眼睛异常或无法检测到眼睛时，触发报警。

报警声音	语音报警，“眼睛检测异常”。
报警阈值	开启速度阈值：当车速30KM/H以上时，功能开启,可调整速度阈值；
报警精度	允许10%的漏报率下，收到的报警准确率达到95%以上

BSD功能定义

BSD盲区监测摄像头监测到所监测的盲区有潜在的碰撞风险时，通过设备主机中的智能算法分析报警等级（一级、二级、三级），并通过警告提示音提醒司机及时采取措施；

用户可根据需求调整一、二、三级报警区域的划分（红黄绿）：

BSD盲区一级报警（高）：

行人或者物品进入红色线区域，设备会发出频率很快的连续报警声；

BSD盲区二级报警（中）：

行人或者物品进入黄色线区域，设备会发出频率较快的连续报警声；

BSD盲区三级报警（低）：

行人或者物品进入绿色线区域，设备会发出频率较慢的连续报警声；

8路车载高清硬盘机车载主动安全智能防控终端第2张

订货型号	说明
JS6-A	BD+4G
JH5S-D2	BD/GPS+4G
JH5S-D	BD/GPS+4G
